異徑Y(jié)型過濾器產品概述

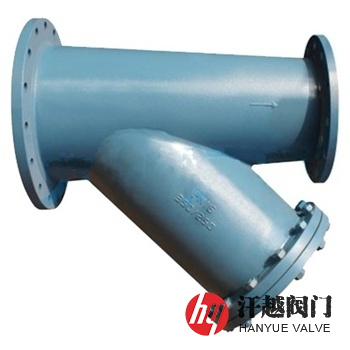

SRYII4、SRYII5異徑Y(jié)型過濾器是一種連接端一頭公稱直徑大，一頭公稱直徑小的變徑Y(jié)型過濾器，其中法蘭連接的為入口法蘭比出口法蘭大一個或二個規格，如進料口為DN40，出料口則為DN32或DN25。本產品主要安裝在進出口口徑不一致的機械設備或者儀表前的管道上，過濾液體或氣體介質中所含的固體雜質，從而保障生產正常進行。
SRYII4、SRYII5異徑Y(jié)型過濾器殼體有整體鑄造成型和焊接制作兩種結構形式，其濾網采用不銹鋼濾筒加絲網雙層結構，濾筒若無具體要求，一般采用板厚小于或等于3mm的圓孔或方孔篩板卷制。本產品廣泛應用于制冷設備、飲料食品、石油化工、城市供水等系統中，用于濾除水、油品、蒸汽、氣體以及腐蝕性物料中所含的固態顆粒物。
異徑Y(jié)型過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 殼 體 | Q235B | 15Cr5Mo | 304 | 316 | 316L |
| 2 | 法 蘭 | Q235B | 15Cr5Mo | 304 | 316 | 316L |
| 3 | 濾 筒 | 304 | 304 | 304 | 316 | 316L |
| 4 | 絲 網 | 304 | 304 | 304 | 316 | 316L |
| 5 | 墊 片 | 不銹鋼纏繞柔性石墨、聚四氟乙烯、不銹鋼金屬環墊 | ||||
| 6 | 法 蘭 蓋 | Q235B | 15Cr5Mo | 304 | 316 | 316L |
| 7 | 螺 栓 | 35CrMoA | 35CrMoA | 304 | 316 | 316 |
| 8 | 螺 母 | 35CrMo | 35CrMo | 304 | 316 | 316 |
| 9 | 排 放 口 | 304 | 304 | 304 | 316 | 316L |
異徑Y(jié)型過濾器技術參數
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體強度試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 密封性能試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
| 設計制造 | SH/T 3411-1999 石油化工泵用過濾器選用、檢驗與驗收 | ||||
| 法蘭標準 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017等 | ||||
| 檢驗驗收 | SH/T 3411-1999 石油化工泵用過濾器選用、檢驗與驗收 | ||||
| 過濾精度 | 10目 ~ 600目 | ||||
異徑Y(jié)型過濾器外型尺寸
| 公稱壓力 PN(MPa) | 公稱直徑 DN1×DN2(mm) | 尺寸 | 排放口 B(in) | 有效過濾 面積(m2) | ||
| L | H1 | H | ||||
| 1.6~2.5 | 40×32 | 229/210 | 160 | 290 | R ? | 0.0035 |
| 50×40 | 254/240 | 180 | 335 | R ? | 0.0052 | |
| 80×50 | 318/310 | 250 | 436 | R ? | 0.0110 | |
| 80×65 | 328/310 | 250 | 436 | R ? | 0.0110 | |
| 100×65 | 380/370 | 280 | 540 | R ? | 0.0158 | |
| 100×80 | 380/370 | 280 | 540 | R ? | 0.0158 | |
| 150×100 | 480/490 | 360 | 710 | R ? | 0.0300 | |
| 200×100 | 658/600 | 450 | 890 | R ? | 0.0530 | |
| 200×150 | 660/600 | 450 | 890 | R ? | 0.0530 | |
| 250×200 | 850/850 | 665 | 1240 | R ? | 0.0830 | |
| 表中尺寸僅供參考，其中未列出的其他規格參數，請咨詢汗越閥門技術部！ | ||||||

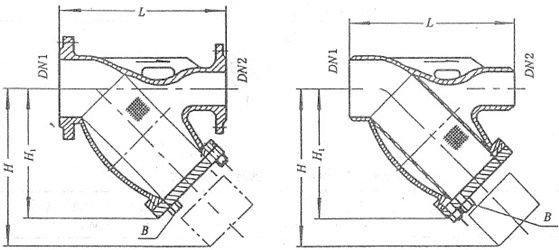

異徑Y(jié)型過濾器結構圖
如果你需訂購我廠Y型過濾器產品，咨詢時煩請?zhí)峁┬吞枖?shù)據，公稱直徑DN1×DN2(mm)、公稱壓力、殼體材質、過濾網材質及過濾精度、如果是法蘭連接的，請說明法蘭標準、法蘭密封面形式等。
