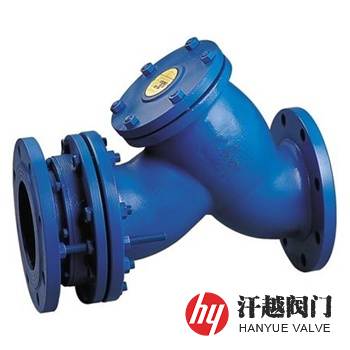

Y型拉桿伸縮過濾器產品簡介
拉桿伸縮Y型過濾器是一種由殼體、濾芯、殼蓋、伸縮裝置及緊固件等組成的結構長度可調的Y型拉桿伸縮過濾器，其在殼體的流體入口或者出口端的法蘭盤上連接有伸縮裝置，且通過螺栓固定，當需要增加或減小長度尺寸時，只需松開螺栓，通過拉伸或壓縮伸縮套實現目標尺寸后，然后再鎖緊螺栓以固定伸縮套和過濾器即可。本產品不僅結構簡單，流阻小，安裝長度可調，裝卸方便，提高工作效率，還能使管道不受熱脹冷縮引起的擠壓或拉伸導致管道的變形及破裂，起保護管道作用，通常安裝于水力控制閥及精密易堵的機械設備的入口端，防止顆粒性雜質進入通道，造成堵塞，使閥門或其他設備失靈而不能正常使用。
Y型拉桿伸縮過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 殼 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 殼 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 濾 網 | 304 | 304 | 304L | 316 | 316L |
| 4 | 墊 片 | GRAPHITE | PTFE | PTFE | PTFE | PTFE |
| 5 | 螺 栓 | 35CrMoA | 304 | 304 | 316 | 316 |
| 6 | 螺 母 | 30CrMo | 304 | 304 | 316 | 316 |
| 7 | 伸縮接頭 | Q235B | 304 | 304L | 316 | 316L |
Y型拉桿伸縮過濾器性能規范
| 公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
| 殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
| 密封性能試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
| 設計制造 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | ||||
| 過濾精度 | 2目 ~ 500目 | ||||
Y型拉桿伸縮過濾器主要尺寸
| 公稱壓力 PN | 公稱尺寸 DN | 結構尺寸/mm | 公稱壓力 PN | 公稱尺寸 DN | 結構尺寸/mm | ||
| L | H | L | H | ||||
| 16 | 50 | 300±12 | 105 | 16 | 200 | 650±25 | 300 |
| 80 | 380±15 | 175 | 250 | 775±25 | 380 | ||
| 100 | 430±15 | 200 | 300 | 900±25 | 410 | ||
| 150 | 550±15 | 260 | 350 | 1020±30 | 480 | ||
| 200 | 650±25 | 300 | 400 | 1150±30 | 540 | ||
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||

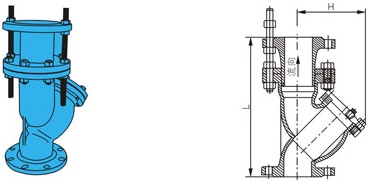

Y型拉桿伸縮過濾器結構圖
如果你需訂購我廠Y型過濾器產品，咨詢時煩請?zhí)峁┬吞?hào)數據，公稱通徑、公稱壓力、殼體材質、濾芯材質及過濾精度、如果是法蘭連接的，請說明法蘭標準、法蘭密封面形式等，本產品我公司可按客戶需求承接定制。
