鍛制Y型過濾器產品概述

SRYIS、SRYIT鍛制Y型過濾器是一種器體和器蓋等主體部件全采用模鍛工藝生產出來的鍛材或鍛件，適合安裝在高壓泵的入口處或流體流入設備之前的管道上，對介質中的雜質進行濾除，從而使物料得到凈化的鍛造Y型過濾器，其器體與器蓋間的連接可設計成螺栓式、螺蓋式、焊接式、壓力自緊密封式或焊接自緊密封式等形式。由于鍛件的質量比鑄件高，能承受較大的沖擊力和高溫，而且塑性、韌性和其他方面的力學性能也都比鑄件高，所以凡是一些高溫高壓場所及重要的機器設備和復雜的工況領域都使用鍛制Y型過濾器作為過濾設備。本產品的殼體為鍛造成型，克服了鑄造成形存在的疏松、縮孔、氣孔和砂眼等固有缺陷以及搬運碰撞而帶來的外部泄漏現象，從而能達到高壓或超高壓管線輸送系統的過濾要求，它還可根據用戶要求在器蓋上設置排放螺塞或排污閥，方便排除殘料和雜質。

鍛制Y型過濾器部件材料

序號	部件名稱	材料名稱
1	器體	A105	A182 F22	A182 F304	A182 F304L	A182 F316	A182 F316L
2	器蓋	A105	A182 F22	A182 F304	A182 F304L	A182 F316	A182 F316L
3	濾網	A240 304	A240 304	A240 304	A240 304L	A240 316	A240 316L
4	墊片	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
5	螺栓	A193 B7	A193 B16	A193 B8	A193 B8	A193 B8M	A193 B8M
6	螺母	A194 2H	A194 4	A194 8	A194 8	A194 8M	A194 8M
7	排污螺塞	A105	A182 F304	A182 F304	A182 F304L	A182 F316	A182 F316L

鍛制Y型過濾器性能規范

公稱壓力Class	150	300	600	900	1500	2500
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5	39.0	63.0
氣密性試驗壓力(MPa)	2.0	5.0	11.0	15.0	26.0	42.0
設計制造	SH/T 3411-2017 石油化工泵用過濾器選用、檢驗及驗收規范
連接螺紋	GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等
焊接端部	承插焊尺寸符合JB/T 7746、ASME B16.11的規定或按訂貨合同要求
檢驗驗收	SH/T 3411-2017 石油化工泵用過濾器選用、檢驗及驗收規范
過濾精度	10目 ~ 500目

鍛制Y型過濾器主要尺寸

公稱壓力 Class	公稱尺寸 NPS	結構尺寸mm		公稱壓力 Class	公稱尺寸 NPS	結構尺寸mm
公稱壓力 Class	公稱尺寸 NPS	L	H	公稱壓力 Class	公稱尺寸 NPS	L	H
150 ~ 800	?	98	70	900 ~ 1500	?	98	70
	?	98	70		?	111	70
	?	111	100		?	111	100
	1	140	110		1	140	110
	1 ?	140	120		1 ?	140	120
	1 ?	155	120		1 ?	155	120
	2	170	150		2	170	150
表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！

鍛制Y型過濾器結構圖

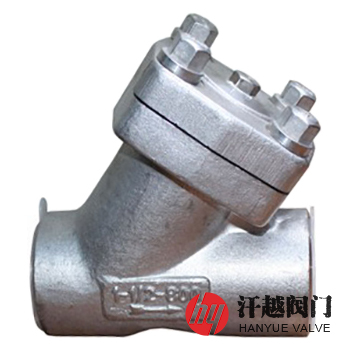

鍛制Y型過濾器

我廠鍛制Y型過濾器主體材質有A105、F11、F5、F22、F304、F304L、F316、F316L等，公稱壓力Class150-Class2500，本產品按接口端面連接型式的不同有SRYIF法蘭式、SRYIW對焊式、SRYIS承插焊式及SRYIT螺紋式等四種型號。
