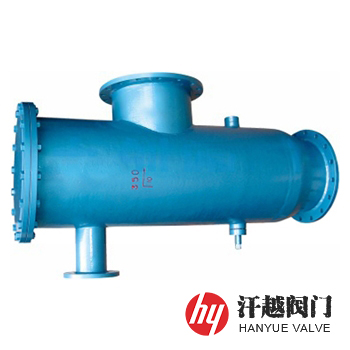

角通反沖洗過濾器產品介紹

ZPG-L角通反沖洗過濾器是一種適宜安裝在水流方向有90°變化的管道上去除水中的焊渣、纖維物、泥沙及其它機械雜質，以保障系統設備或儀表能夠正常運行的直角式自動排污過濾器。其正常工作狀態時，轉向閥為開啟狀，排污口為關閉狀，水中雜物會流到網內排污口或附著在濾網上，當需要排污時，水正常流動，打開排污口就可以將一部分硬質顆粒物排出，當纖維類雜物糊在濾網上不能按上述方法清洗時，應首先將角通反沖洗過濾器前方的閥門關小流量，并把轉向閥關閉，使水流從轉向閥前部濾網進入，穿過濾孔往濾網的外側流，然后再由轉向閥后部濾網的外側流向內側，進行反沖洗，這樣聚積在濾網內側的雜物就會被沖掉，并集中到排污口上，通過打開排污閥隨水流排出，從而起到反向沖洗濾網和排污的功能，它也可按客戶的需求安裝壓差和定時控制裝置，實現在線全自動反沖洗排污。本產品不用從管線上拆下就能對濾網進行清洗，實現了清潔水質，保障流量的目的。

角通反沖洗過濾器部件材料

序號	部件名稱	材料名稱
1	筒體	Q235B	20#	304	304L	316	316L
2	接管	Q235B	20#	304	304L	316	316L
3	法蘭	Q235B	Q235B	304	304L	316	316L
4	筒蓋	Q235B	Q235B	304	304L	316	316L
5	密封件	NBR、EPDM、PKM、PTFE、GRAPHITE
6	濾網	304	304	304	304L	316	316L
7	轉向閥	WCB	WCB	CF8	CF3	CF8M	CF3M
8	螺柱	35CrMoA	35CrMoA	304	304	316	316
9	螺母	30CrMo	30CrMo	304	304	316	316

角通反沖洗過濾器性能規范

公稱壓力PN(MPa)	0.6	1.0	1.6	2.5	2.0	5.0
殼體強度試驗壓力(MPa)	0.9	1.5	2.4	3.75	3.0	7.5
高壓液密封試驗壓力(MPa)	0.66	1.1	1.76	2.75	2.2	5.5
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6	0.6
設計制造	JB/T 7538-2016、HG/T 21637-2021、SH/T 3411-2017
連接法蘭	JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、ASME B16.5等
檢驗試驗	JB/T 7538-2016、HG/T 21637-2021、SH/T 3411-2017
過濾精度	0.02mm ~ 16.0mm

角通反沖洗過濾器外型尺寸

公稱壓力 PN	公稱通徑 DN	尺寸(mm)					排污口 DN
公稱壓力 PN	公稱通徑 DN	L	A	B	C	D	排污口 DN
2.5 ~ 25 (Class150)20	40	320	170	80	226	90	15
	50	350	185	90	244	100	15
	65	380	200	100	270	120	20
	80	445	230	110	310	140	25
	100	536	265	160	365	130	32
	125	624	315	190	440	200	40
	150	728	375	220	510	230	50
	200	884	500	260	670	280	65
	250	1120	625	310	830	330	80
	300	1310	750	350	1000	380	100
	350	1514	875	4100	1180	450	125
	400	1730	1000	470	1350	480	150
	450	1896	1125	510	1500	500	150
	500	2080	1250	550	1680	580	150
	600	2490	1500	650	2000	650	200
	700	2680	1600	680	2150	700	200
	800	2880	1750	700	2300	820	200
	900	3150	1850	800	2480	880	200
	1000	3370	2000	900	2675	920	250
	1100	3610	2100	1000	2900	960	250
	1200	3850	2250	1100	3050	1040	250
	1500	4470	1800	1200	3800	1400	250

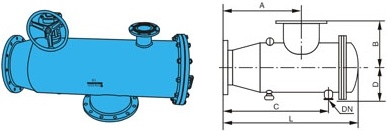

角通反沖洗過濾器結構圖

角通反沖洗過濾器

如果你需訂購我廠自清洗過濾器產品，咨詢時煩請提供公稱直徑、公稱壓力、殼體材質、濾網材質及過濾精度等，本過濾設備可以根據用戶不同需求，提供不同配置，以上提供的壓力、尺寸為常規數據，如需更高工作壓力，更大公稱通徑煩請來電咨詢！
