自動反沖冼過濾器產品概述

自動反沖洗過濾器是一種主要由殼體、濾芯、傳動軸、沖洗臂、伺服電機、差壓控制器、電控箱、排污閥等部件組成，適用于去除高流量、高速度、低粘度流體的顆粒雜質的設備。其正常使用時，介質從入口處進入，分別經過隔板上的貫穿孔后進入相應的濾芯內，經濾芯過濾凈化后成為符合要求的流體而進入筒體，然后從筒體側壁上的出口處流出。當使用一段時間后，被截留在濾芯內表面的堵塞物逐漸增加，各濾芯逐漸被堵塞，從而導致過濾器污染側和清潔側之間的壓差逐漸上升，當差壓到達設定值時或按工藝要求需要定時清洗時，差壓控制器或定時器發訊，使控制系統發出反沖洗指令，此時，減速電機通過中間軸驅動沖洗臂轉動，排污閥自動開啟，使被清洗濾芯外側(清潔側)與排污之間形成壓力差，在壓差的作用下，清潔側介質流從被清洗濾芯的外側流向內側，進行反沖洗，聚積在濾芯內側的污物被沖掉并通過排污口排出，排污閥推遲關閉，完成一個濾芯的清洗，就這樣周而復始，重復上述動作，直到所有的濾芯都被反沖洗完畢，從而使各濾芯回到初始的狀態。由于該濾芯進行反沖洗時，其它濾芯仍在進行正常的工作，因此這樣的結構即使在反沖洗時，仍能保障過濾器出口流體的濾速及處理水量，從而不會影響過濾器的正常工作。

自動反沖冼過濾器部件材料

序號	部件名稱	材料名稱
1	筒體	Q235B	20#	304	304L	316	316L
2	筒蓋	Q235B	Q235B	304	304L	316	316L
3	法蘭	Q235B	Q235B	304	304L	316	316L
4	濾芯	304	304	304	304L	316	316L
5	密封件	NBR、EPDM、PTFE、GRAPHITE
6	傳動軸	Q235B	Q235B	304	304L	316	316L
7	排污閥	WCB	WCB	CF8	CF3	CF8M	CF3M
8	螺柱	35CrMoA	35CrMoA	304	304	316	316
9	螺母	30CrMo	30CrMo	304	304	316	316

自動反沖冼過濾器技術參數

公稱壓力PN(MPa)	0.6	1.0	1.6	2.5	2.0	5.0
殼體強度試驗壓力(MPa)	0.9	1.5	2.4	3.75	3.0	7.5
高壓液密封試驗壓力(MPa)	0.66	1.1	1.76	2.75	2.2	5.5
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6	0.6
設計制造	SH/T 3411-2017、HG/T 21637-2021、JB/T 7538-2016
連接法蘭	JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、ASME B16.5等
檢驗試驗	SH/T 3411-2017、HG/T 21637-2021、JB/T 7538-2016
過濾精度	0.02mm ~ 16.0mm

自動反沖冼過濾器外型尺寸

公稱壓力 PN	進出口徑 DN	尺寸(mm)				排污口 DN	產品型號
公稱壓力 PN	進出口徑 DN	A	B	C	D	排污口 DN	產品型號
2.5~25 (Class150)20	50×80	1690	265	640	300	50	BCM300
	80×100	1720	265	660	350	50	BCM350
	100×150	1760	265	680	400	50	BCM400
	200	1860	290	715	500	80	BCM500
	250	1930	290	755	600	80	BCM600
	300	2040	335	755	700	100	BCM700
	350	2105	335	770	800	100	BCM800
	400	2220	335	800	1000	100	BCM1000
	500	2360	365	825	1200	100	BCM1200

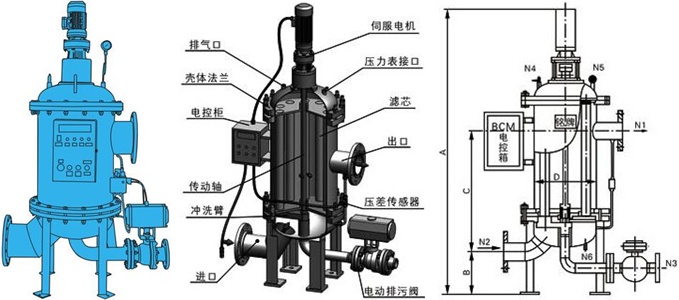

自動反沖冼過濾器結構圖

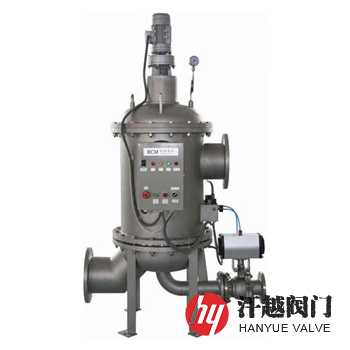

全自動反沖冼過濾器

如果你需訂購我廠自清冼過濾器產品，咨詢時煩請提供型號數據，公稱通徑、公稱壓力、殼體材料、濾芯材質及過濾精度等，本過濾設備可以根據用戶不同需求，提供不同配置的產品。
