噴煤粉球閥產品概述

噴煤粉球閥是一種通過閥門上安裝的執行機構及附件可控制各種煤粉、塵氣及氣體和固體二項介質的流動和密封的固定球閥，其采用氣動驅動方式時，氣缸接入氣源，就能使氣動裝置轉軸旋轉，從而帶動閥桿和球體正反回轉90°，完成閥門啟閉動作，實施高速煤粉向高爐的輸送或截?cái)唷Ｔ撻y閥體內只裝有一個密封面背向入口端的圓環形浮動閥座，且裝于閥內腔的入口端，從而使介質無法直接沖刷密封面，減少對密封面的磨損，延長了使用時間，同時出口端不設置閥座，有效減少了流阻，避免出現煤粉堆積，球體卡阻不能動作的情形。本產品閥座裝有自動補償裝置，不會因使用一段時間后由于磨損而產生泄漏，整個閥的直通式結構有效保證了介質通道的流通面積。

噴煤粉球閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M
2	端蓋	WCB	CF8	CF3	CF8M	CF3M
3	上閥桿	2Cr13	304	304L	316	316L
4	固定軸	2Cr13	304	304L	316	316L
5	球體	A105	304	304L	316	316L
6	閥座	增強耐磨耐高溫四氟、對位聚苯、聚醚醚酮、A105+硬鉻、不銹鋼+硬質合金
7	填料壓蓋	WCB	CF8	CF3	CF8M	CF3M
8	填料	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
9	螺栓	35CrMo	304	304L	316	316L
10	螺母	35CrMo	304	304L	316	316L
11	驅動裝置	組合件	組合件	組合件	組合件	組合件

噴煤粉球閥技術參數

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.5
殼體試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.75
高壓密封試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.75
低壓密封試驗壓力(MPa)	0.275	0.6	0.6	0.6	0.6
設計制造	GB/T12237-2021 石油、石化及相關工業用的鋼制球閥
結構長度	GB/T12221-2005 金屬閥門結構長度
法蘭尺寸	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009等
檢驗試驗	GB/T 26480-2011 閥門的檢驗與試驗
執行機構	手柄、蝸輪、氣動、電動、液動等

噴煤粉球閥主要尺寸

公稱壓力 PN	公稱通徑 DN	外形及連接尺寸/mm
公稱壓力 PN	公稱通徑 DN	L	D	D1	D2	b-f	Z-?d
2.5 ~ 6	150	400	265	225	202	18-3	8-18
	200	500	320	280	258	20-3	8-18
	250	600	375	335	312	22-3	12-18
	300	700	440	395	365	22-4	12-22
	350	800	490	445	415	22-4	12-22
	400	900	540	495	465	22-4	16-22
	450	1000	595	550	520	22-4	16-22
	500	1000	645	600	570	24-4	20-22
	600	1067	755	705	670	30-5	20-26
	700	1200	860	810	775	30-5	24-26
表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！

噴煤粉球閥結構圖

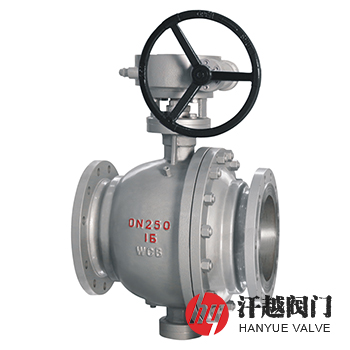

噴煤粉球閥
