SRS1直流式T型過濾器產品概述

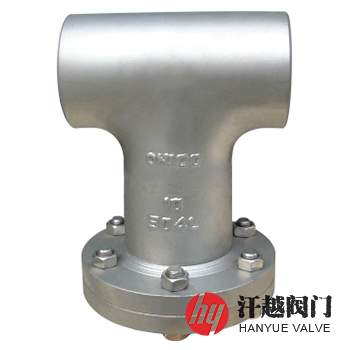

SRS1直流式T型過濾器主要由殼體、濾網、殼體法蘭、殼體法蘭蓋及緊固件等組成，其殼體是采用等徑T形三通與帶頸對焊法蘭、帶頸平焊法蘭或板式平焊法蘭通過焊接工藝焊制而成的，殼體法蘭和法蘭蓋焊裝在T形三通下端，濾網設置在殼體內部，當流體由左進口進入殼體，流經置有一定規格濾網后，其固體雜質顆粒被阻擋在濾網內，而清潔的濾液通過濾網，由右出口排出。
SRS1直流式T型過濾器是我廠按《GB/T 14382-2008管道用三通過濾器》標準的試驗方法及檢驗規則等設計和制造的一款T型過濾器產品，該標準適用于公稱尺寸DN400及其以下，公稱壓力PN16-PN40和Class150～Class300，工作溫度范圍為-196℃～540℃的管道過濾器。本產品按結構型式不同分為：SRS1基本型直流式T型過濾器和SRS2加長型直流式T型過濾器兩種。
SRS1直流式T型過濾器部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 殼 體 | 20 | 15CrMo | 304 | 316 | 316L |
2 | 法 蘭 | A105 | 15CrMo | 304 | 316 | 316L |
3 | 法 蘭 蓋 | Q235B | 15CrMo | 304 | 316 | 316L |
4 | 濾 芯 | 304 | 304 | 304 | 316 | 316L |
5 | 密封墊片 | 聚四氟乙烯、柔性石墨纏繞、金屬纏繞墊(帶內外環) | ||||
6 | 濾 座 | Q235B | 15CrMo | 304 | 316 | 316L |
7 | 螺 柱 | 35CrMo | 35CrMo | 304 | 316 | 316 |
8 | 螺 母 | 30CrMo | 30CrMo | 304 | 316 | 316 |
9 | 排污絲堵 | 304 | 304 | 304 | 316 | 316L |
SRS1直流式T型過濾器技術規范
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高壓液密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 14382-2008 管道用三通過濾器 | ||||
對焊接端 | 按GB/T 12224-2005或ASME B16.25-2017的規定 | ||||
檢驗試驗 | GB/T 14382-2008 管道用三通過濾器 | ||||
工作溫度 | -196℃ ~ 540℃ | ||||
過濾精度 | 20μm ~ 16000μm | ||||
SRS1直流式T型過濾器外型尺寸
公稱壓力 | 公稱通徑 | 尺寸mm | 過濾面積 | 排污口N | ||
L0 | L1 | L2 | 管螺紋 | |||
16 | 50 | 64 | 112 | 142 | 72 | R? |
65 | 76 | 121 | 155 | 108 | R? | |
80 | 86 | 136 | 176 | 148 | R? | |
100 | 105 | 157 | 207 | 190 | R? | |
125 | 124 | 179 | 242 | 320 | R? | |
150 | 143 | 198 | 273 | 408 | R? | |
200 | 178 | 240 | 341 | 899 | R? | |
250 | 216 | 280 | 415 | 1290 | R? | |
300 | 254 | 332 | 486 | 1954 | R? | |
350 | 279 | 361 | 531 | 2445 | R? | |
400 | 305 | 390 | 585 | 3092 | R? | |
25 | 50 | 64 | 112 | 142 | 72 | R? |
65 | 76 | 128 | 162 | 108 | R? | |
80 | 86 | 144 | 184 | 148 | R? | |
100 | 105 | 170 | 220 | 190 | R? | |
125 | 124 | 192 | 255 | 320 | R? | |
150 | 143 | 218 | 293 | 408 | R? | |
200 | 178 | 258 | 359 | 899 | R? | |
250 | 216 | 296 | 425 | 1290 | R? | |
300 | 254 | 346 | 500 | 1954 | R? | |
350 | 279 | 379 | 549 | 2445 | R? | |
400 | 305 | 415 | 610 | 3092 | R? | |
40 | 50 | 64 | 112 | 142 | 72 | R? |
65 | 76 | 128 | 162 | 108 | R? | |
80 | 86 | 144 | 184 | 148 | R? | |
100 | 105 | 170 | 220 | 190 | R? | |
125 | 124 | 192 | 255 | 320 | R? | |
150 | 143 | 218 | 293 | 408 | R? | |
200 | 178 | 266 | 367 | 899 | R? | |
250 | 216 | 304 | 433 | 1290 | R? | |
300 | 254 | 359 | 513 | 1954 | R? | |
350 | 279 | 404 | 574 | 2445 | R? | |
400 | 305 | 440 | 625 | 3092 | R? | |
(Class150) 20 | 50 | 64 | 128 | 158 | 72 | R? |
65 | 76 | 146 | 180 | 108 | R? | |
80 | 86 | 156 | 196 | 148 | R? | |
100 | 105 | 181 | 220 | 190 | R? | |
125 | 124 | 213 | 265 | 320 | R? | |
150 | 143 | 232 | 297 | 408 | R? | |
200 | 178 | 280 | 370 | 899 | R? | |
250 | 216 | 318 | 433 | 1290 | R? | |
300 | 254 | 368 | 508 | 1954 | R? | |
350 | 279 | 406 | 561 | 2445 | R? | |
400 | 305 | 432 | 610 | 3092 | R? | |
(Class300) 50 | 50 | 64 | 134 | 164 | 72 | R? |
65 | 76 | 152 | 186 | 108 | R? | |
80 | 86 | 165 | 205 | 148 | R? | |
100 | 105 | 191 | 230 | 190 | R? | |
125 | 124 | 222 | 276 | 320 | R? | |
150 | 143 | 241 | 306 | 408 | R? | |
200 | 178 | 289 | 379 | 899 | R? | |
250 | 216 | 333 | 448 | 1290 | R? | |
300 | 254 | 384 | 524 | 1954 | R? | |
350 | 279 | 422 | 577 | 2445 | R? | |
400 | 305 | 451 | 629 | 3092 | R? | |
SRS1直流式T型過濾器結構圖
如果你需訂購我廠生產的直流式T型過濾器產品，咨詢時煩請說明公稱壓力、公稱通徑、殼體材質、濾網材質、過濾精度等，以上提供的為基本型對焊連接安裝尺寸參數，如需法蘭連接或加長型安裝尺寸請聯系我司銷售技術人員。
