導閥式消氣過濾器產品概述

導閥式消氣過濾器是一種將介質的過濾與消氣功能合為一體，既能濾掉物料中的固體雜質，又能減少或消除流體中的氣體，從而保證液體流量計長期安全工作不可缺少的輔助裝置。當介質流入進口，通過安置在筒里的過濾網，其將固體雜質去除，液體流經過濾網組件時，改變液體流動方向，使液體中的自由氣體和部分溶解氣體充分分離出來，氣體上升至分離器頂部，形成氣體空間，出現油氣界面，隨著氣體增加，壓力增大，體積加大，油氣界面下降，當下降到一定程度時浮球裝置動作，打開氣閥使氣體排除，油氣界面上升，氣體空間縮小浮球裝置關閉氣閥，這一過程能使油、氣、固三者分離，從而實現了液體的消氣和過濾功能。該閥不僅可以濾除管道液體中的雜質、雜物，又能排除液體中的氣體，提高系統計量精度、延長計量設備的使用時間。本產品排氣性能好，設計合理、拆卸和清洗方便快捷、使用簡單，廣泛應用于液體介質的精確計量系統。

導閥式消氣過濾器部件材料

序號	部件名稱	材料名稱
1	筒體	Q235B	20#	304	316	316L
2	法蘭	Q235B	20#	304	316	316L
3	上蓋	Q235B	Q235B	304	316	316L
4	浮球	304	304	304	316	316L
5	密封件	NBR、EPDM、PKM、PTFE、GRAPHITE
6	濾網	304	304	304	316	316L
7	螺栓	35CrMoA	35CrMoA	304	316	316
8	螺母	30CrMoA	30CrMoA	304	316	316
9	排氣閥	CF8	CF8	CF8	CF8M	CF3M

導閥式消氣過濾器技術規范

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.5
殼體試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.75
高壓液密封試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.75
低壓氣密封試驗壓力(MPa)	0.275	0.66	0.6	0.6	0.6
設計制造	SH/T 3411-1999、JB/T 7538-2016、HG/T 21637-1991
法蘭標準	JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5
檢驗驗收	SH/T 3411-1999、JB/T 7538-2016、HG/T 21637-1991
過濾精度	0.02mm ~ 16.0mm

導閥式消氣過濾器外型尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸(mm)				參考流量 m3/h
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	h	H	Φ	參考流量 m3/h
0.6-2.5 (Class150)2.0	40	300	170	430	133	3.2~16
	50	320	170	440	133	5~25
	80	400	180	580	219	12~60
	100	540	300	855	325	20~100
	100A	500	300	630	273	20~100
	150	680	380	1090	426	30~130
	150A	520	320	680	273	30~130
	200	820	550	1285	510	20~310
	200A	700	620	1260	478	20~310
	250	940	600	1455	620	30~500
	300	1060	720	1810	724	50~800
	350	1180	860	2100	830	80~1000

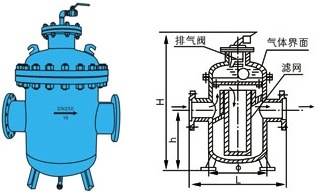

導閥式消氣過濾器結構圖

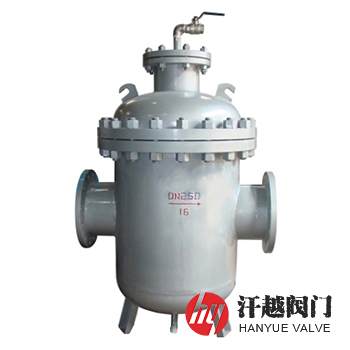

導閥式消氣過濾器jgt

如果你需訂購我廠管道過濾器產品，咨詢時煩請提供型號數據，公稱通徑、公稱壓力、殼體和濾網材質及排氣閥材料等，本設備可以根據用戶不同需求承接定制，更多詳情煩請來電咨詢！
