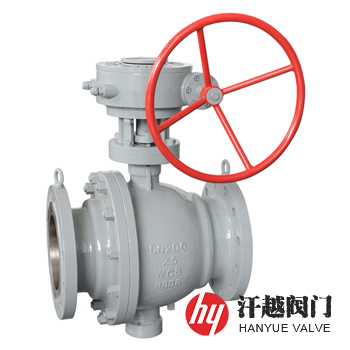

蝸輪固定球閥產品概述

Q347F固定球閥為蝸輪驅動，閥體有二段式和三段式兩種結構，其中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲入不銹鋼圈內，球體是固定的，帶有固定軸，受壓后不產生移動，因此，我廠工程師在設計時兩密封圈留有足夠的預緊力保證密封，本閥屬雙面強制密封，與球體連在一起的上、下閥桿上裝有推力或滑動軸承，與法蘭浮動式球閥相比，法蘭固定球閥工作時管道中閥前流體壓力在球體上產生的作用力全部傳遞給上下軸承，球體不會移動，閥門密封靠彈簧和介質壓力推動閥座實現，因而閥座不會承受過大壓力，所以該閥閥座變形小，操作力矩輕，密封性能可靠，適用于長輸管線和一般的工業管線，其安全、耐惡劣環境性等的設計均已進行了特殊考慮，特別適用于高壓、大口徑的場合。

為了減少球閥的操作扭矩和增加密封的可靠程度，近年來我廠研制出油封球閥，即在密封面間壓注特制的潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的球閥。我公司可根據用戶的需要，設計成適應粉塵，含固體顆粒及漿料等介質的結構，使球閥耐磨及耐高溫性能更好。

蝸輪固定球閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M
2	連接體	WCB	CF8	CF3	CF8M	CF3M
3	球體	A105	304	304L	316	316L
4	閥座	RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+表面硬化處理
5	閥桿	2Cr13	304	304L	316	316L
6	固定軸	2Cr13	304	304L	316	316L
7	填料壓蓋	WCB	CF8	CF3	CF8M	CF3M
8	填料	柔性石墨環、V形聚四氟乙烯、碳纖維編織
9	螺栓	35CrMoA	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
10	螺母	30CrMoA	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
11	蝸輪	組合件	組合件	組合件	組合件	組合件

蝸輪固定球閥技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.4	10.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.6	15.0
液體高壓密封試驗壓力(MPa)	1.76	2.75	4.4	7.04	11.0
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T12237-2021 石油、石化及相關工業用的鋼制球閥
結構長度	GB/T12221-2005 金屬閥門結構長度
法蘭尺寸	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406等
檢驗試驗	GB/T 26480-2011 閥門的檢驗和試驗

蝸輪固定球閥外型尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸(mm)
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	D	D1	D2	b-f	Z-?d
1.6	25	165	115	85	68	18-2	4-14
	32	180	140	100	78	18-2	4-18
	40	190	150	110	88	18-2	4-18
	50	216	165	125	102	18-2	4-18
	65	241	185	145	122	18-2	8-18
	80	283	200	160	138	20-2	8-18
	100	305	220	180	158	20-2	8-18
	125	356	250	210	188	22-2	8-18
	150	394	285	240	212	22-2	8-22
	200	457	340	295	268	24-2	12-22
	250	533	405	355	320	26-2	12-26
	300	610	460	410	378	28-2	12-26
	350	686	520	470	428	30-2	16-26
	400	762	580	525	490	32-2	16-30
	450	864	640	585	550	40-2	20-30
	500	914	715	650	610	44-2	20-33
	600	1067	840	770	725	54-2	20-36
	700	1245	910	840	795	42-2	24-36
2.5	25	165	115	85	68	18-2	4-14
	32	180	140	100	78	18-2	4-18
	40	190	150	110	88	18-2	4-18
	50	216	165	125	102	20-2	4-18
	65	241	185	145	122	22-2	8-18
	80	283	200	160	138	24-2	8-18
	100	305	235	190	162	24-2	8-22
	125	381	270	220	188	26-2	8-26
	150	403	300	250	218	28-2	8-26
	200	502	360	310	278	30-2	12-26
	250	568	425	370	335	32-2	12-30
	300	648	485	430	395	34-2	16-30
	350	762	555	490	450	38-2	16-33
	400	838	620	550	505	40-2	16-36
	450	914	670	600	555	46-2	20-36
	500	991	730	660	615	48-2	20-36
	600	1143	845	770	720	58-2	20-39
	700	1346	960	875	820	50-2	24-42
以上為HG/T 20592-2009標準整體鋼制管法蘭連接固定球閥尺寸參數。如需其他尺寸，請來電咨詢！

蝸輪固定球閥結構圖

如果你需訂購我廠法蘭球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體材質、內件材質、介質溫度，操作方式，是否含附件等，固定球閥根據不同的工況要求有軟密封和硬密封兩種可供選擇，咨詢價格時煩請注明。
