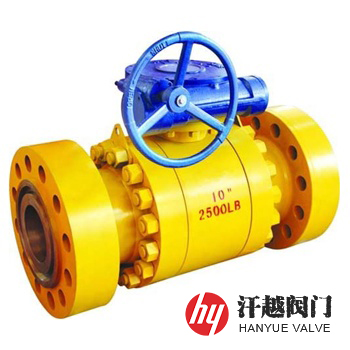

美標鍛鋼球閥產品概述

美標鍛鋼球閥是一種按API 6D或API 608標準設計制造的直通式浮動球或固定球球閥，其主體部件均為鍛造制品，材料質密，安全性能有保障，它的閥體有二片式和三段式兩種結構型式，閥體間的連接采用法蘭栓接，密封圈鑲入不銹鋼圈內，鋼座也加工出密封面，鋼座徑向與背面均設有O形圈，以確保介質不外漏，其中浮動球閥球體無支撐軸，球體被兩閥座夾持其中呈浮動狀態，而閥桿為下裝式設計，臺肩處設有推力軸承，減輕操作力矩。該閥設有開、關位置指示，它具有可靠的倒密封閥桿、防火防靜電功能、自動泄壓和鎖定裝置等。本產品主要適用于石油、石化、化工、天然氣及相關行業長輸管線等，可根據用戶的需要，設計成適于輸送含硫化氫、含固體顆粒、料漿等介質以及耐腐蝕、耐高溫、耐高壓結構。

美標鍛鋼球閥部件材料

序號	部件名稱	材料名稱
1	閥體	A105	A182 F304	A182 F304L	A182 F316	A182 F316L
2	連接體	A105	A182 F304	A182 F304L	A182 F316	A182 F316L
3	球體	A105+ENP	A182 F304	A182 F304L	A182 F316	A182 F316L
4	閥座	RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金
5	閥桿	A182 F6a	A182 F304	A182 F304L	A182 F316	A182 F316L
6	固定軸	A182 F6a	A182 F304	A182 F304L	A182 F316	A182 F316L
7	填料	柔性石墨環、V形聚四氟乙烯、碳纖維編織
8	填料壓板	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
9	螺柱	A193 B7	A193 B8	A193 B8	A193 B8M	A193 B8M
10	螺母	A194 2H	A194 8	A194 8	A194 8M	A194 8M

美標鍛鋼球閥性能規范

公稱壓力Class	150	300	600	900	1500
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5	39.0
液體高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5	28.6
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	API 6D-2014、API 608-2008、ASME B16.34-2013
結構長度	API 6D-2014、ASME B16.10-2017
連接法蘭	ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等
檢驗試驗	API 6D-2014、API 598-2016

美標鍛鋼球閥外形尺寸

公稱壓力 Class	公稱尺寸 NPS	尺寸(mm)
公稱壓力 Class	公稱尺寸 NPS	d	L(RF)	L(BW)	H1	H2
150	2	49	178	216	100	165
	3	74	203	283	110	190
	4	100	229	305	130	200
	6	150	394	457	175	270
	8	201	457	521	210	300
	10	252	533	559	274	380
	12	303	610	635	305	420
	14	334	686	762	340	450
	16	385	762	838	395	530
	18	436	864	914	440	560
	20	487	914	991	470	605
	24	589	1067	1143	700	850
300	2	49	216	216	100	165
	3	74	283	283	110	190
	4	100	305	305	130	200
	6	150	403	457	175	270
	8	201	502	521	210	300
	10	252	568	559	274	380
	12	303	648	635	305	420
	14	334	762	762	340	450
	16	385	838	838	395	530
	18	436	914	914	440	560
	20	487	991	991	470	605
	24	589	1143	1143	780	850
以上為ASME B16.5標準法蘭連接固定球球閥尺寸。如需其他尺寸，請來電咨詢！

美標鍛鋼球閥結構圖

如果你需訂購我廠鍛鋼球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、壓力等級、閥體材質、內件材料、介質溫度，本產品密封型式可根據使用介質和工作溫度的不同需求有軟密封和硬密封等可供選擇。
