高低籃式過濾器產品概述

高低籃式過濾器是一種主要為化工、石油化工、輕工及相關行業等生產中的液體及氣體物料過濾而設計制造的設備，其主要由筒體、高低接管、底部平板、濾籃、法蘭、上蓋及緊固件等組成，通常安裝在泵、壓縮機的入口或流量儀表前的管道上能除去流體中較大的固體雜質，使機器設備、閥門、儀表能正常工作和運轉，達到穩定工藝過程，保障生產的作用。本產品采用高進低出設計，特適合進出料口不在同一水平高度的工況場合使用。

高低籃式過濾器主要型號有SB34C-H10、SB34C-H25、SB34C-H40、SB34C-A150、SB34C-A300、SB34S-H10、SB34S-H25、SB34S-H40、SB34S-A150、SB34S-A300、SB44C-H10、SB44C-H25、SB44C-H40、SB44C-A150、SB44C-A300、SB44S-H10、SB44S-H25、SB44S-H40、SB44S-A150、SB44S-A300等。

高低籃式過濾器部件材料

序號	部件名稱	材料名稱
1	筒體	Q235B	20#	15CrMo	304	316	316L
2	高低接管	Q235B	20#	15CrMo	304	316	316L
3	濾筒濾網	304	304	304	304	316	316L
4	法蘭	Q235B	A105	15CrMo	304	316	316L
5	上蓋墊片	聚四氟乙烯、柔性石墨復合墊、金屬環形墊、金屬纏繞墊
6	上蓋	Q235B	Q235B	15CrMo	304	316	316L
7	底部平板	Q235B	Q235B	15CrMo	304	316	316L
8	螺柱	35CrMoA	35CrMoA	25Cr2MoVA	304	316	316
9	螺母	30CrMo	30CrMo	35CrMoA	304	316	316

高低籃式過濾器技術規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	1.5	2.4	3.75	6.0	3.0	7.5
氣密性試驗壓力(MPa)	1.0	1.6	2.5	4.0	2.0	5.0
設計制造	SH/T 3411-2017、JB/T 7538-2016、HG/T 21637-2021
連接法蘭	GB/T 9115、GB/T 9119、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	SH/T 3411-2017、JB/T 7538-2016、HG/T 21637-2021
濾網目數	2目 ~ 500目

高低籃式過濾器主要尺寸

公稱壓力 PN	公稱通徑 DN	尺寸					B (in)
公稱壓力 PN	公稱通徑 DN	Φ	L	H1	H2	H3	B (in)
10 ~ 16	25	89	220	110	70	280	R?
	32	89	220	110	70	285	R?
	40	114	280	120	100	340	R?
	50	114	280	120	100	340	R?
	65	140	330	160	110	400	R?
	80	168	340	180	140	460	R?
	100	219	420	220	170	550	R?
	150	273	500	310	220	720	R?
	200	325	560	390	280	900	R?
	250	426	660	480	320	1070	R?
	300	478	750	640	400	1360	R?
表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！

高低籃式過濾器結構圖

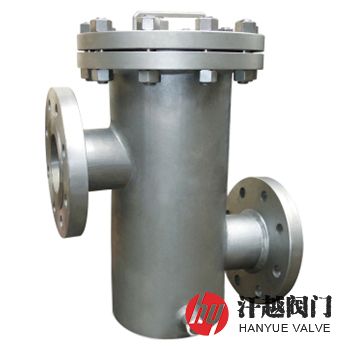

高低籃式過濾器

如果你需訂購我廠籃式過濾器產品，咨詢時煩請?zhí)峁┬吞?hào)數據，公稱直徑、公稱壓力、殼體材質、濾籃材質及過濾精度、法蘭標準、法蘭密封面形式等。
