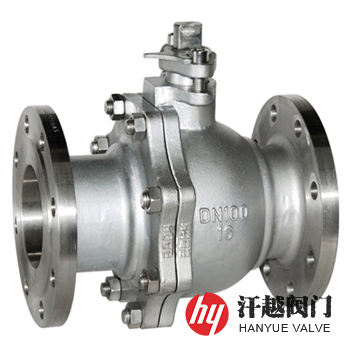

316Ti球閥產品概述
316Ti球閥是一種閥體、金屬閥座、球體和閥桿等與介質接觸的零部件均采用316Ti(UNS S31635)或06Cr17Ni12Mo2Ti(S31668)及SUS316Ti等材質鑄造或鍛造成型，適用于各種腐蝕性流體管路系統快速切斷、分配和改變流向的不銹鋼球閥，其所選用的材料是在316基礎上加入相應的Ti元索而成的，具有良好的抗有、無機酸和堿以及海洋大氣腐蝕性能。
316Ti球閥所使用的材料是在316的基礎上添加少量Ti來改善抗晶間腐蝕性能，其鈦的加入能夠提高不銹鋼輻照后的延性和高溫機械性能，由于鈦與碳的結合能力很強，因此鈦首先與不銹鋼中的碳結合而減少了晶界貧鉻的傾向，這樣能大大提高不銹鋼抗晶間腐蝕的性能，本產品特適合安裝在低溫稀硫酸、磷酸、乙酸、醋酸等介質管道上，作啟閉裝置用。
316Ti球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | 316Ti | UNS S31635 | 06Cr17Ni12Mo2Ti | S31668 | SUS316Ti |
| 2 | 閥 桿 | 316Ti | UNS S31635 | 06Cr17Ni12Mo2Ti | S31668 | SUS316Ti |
| 3 | 球 體 | 316Ti | UNS S31635 | 06Cr17Ni12Mo2Ti | S31668 | SUS316Ti |
| 4 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、316Ti+HF | ||||
| 5 | 左 閥 體 | 316Ti | S31635 | 06Cr17Ni12Mo2Ti | S31668 | SUS316Ti |
| 6 | 填 料 | PTFE | PTFE | PTFE | PTFE | PTFE |
| 7 | 填料壓蓋 | 316Ti | UNS S31635 | 06Cr17Ni12Mo2Ti | S31668 | SUS316Ti |
316Ti球閥性能規范
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 |
| 高壓液體密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D | ||||
| 結構長度 | GB/T 12221、ASME B16.10、API 6D | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598、API 6D | ||||
316Ti球閥主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 16 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 |
| 20 | 140 | 105 | 75 | 58 | 18-2 | 4-14 | |
| 25 | 150 | 115 | 85 | 68 | 18-2 | 4-14 | |
| 32 | 165 | 140 | 100 | 78 | 18-2 | 4-18 | |
| 40 | 180 | 150 | 110 | 88 | 18-2 | 4-18 | |
| 50 | 200 | 165 | 125 | 102 | 18-2 | 4-18 | |
| 65 | 220 | 185 | 145 | 122 | 18-2 | 8-18 | |
| 80 | 250 | 200 | 160 | 138 | 20-2 | 8-18 | |
| 100 | 280 | 220 | 180 | 158 | 20-2 | 8-18 | |
| 125 | 320 | 250 | 210 | 188 | 22-2 | 8-18 | |
| 150 | 360 | 285 | 240 | 212 | 22-2 | 8-22 | |
| 200 | 400 | 340 | 295 | 268 | 24-2 | 12-22 | |
| 250 | 450 | 405 | 355 | 320 | 26-2 | 12-26 | |
| 表中為HG/T 20592-2009標準PN16法蘭連接浮動球球閥外形尺寸，如需其他規格參數，請咨詢汗越閥門技術部！ | |||||||
316Ti球閥結構圖
如果你需訂購我廠不銹鋼球閥系列產品，咨詢時請說明球閥類型，公稱通徑、公稱壓力、閥體和內件材質、法蘭標準、使用介質及工作溫度等，本系列產品閥體可采用鑄造或鍛造，閥座有金屬和非金屬兩種。
